Testowanie wiązek kablowych

W związku z gwałtownym rozwojem produktów elektrycznych i elektronicznych, nie tylko w branży samochodowej, należy zapewnić niezawodne połączenie pomiędzy poszczególnymi elementami za pomocą wiązek kablowych. Oferta firmy Feinmetall, w porównaniu z innymi producentami igieł testowych, takich jak Ingun lub PTR, jest bardzo rozbudowana w zakresie testowania wiązek kablowych.

Kategoria Igły testowe
Dostawca Feinmetall

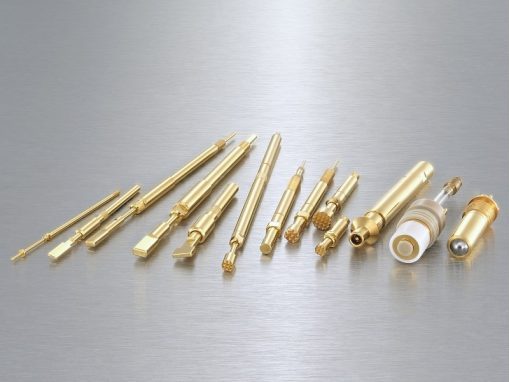

Tzw. igły „wire-harness” stosowane są w modułach lub adapterach testowych jako zamienniki oryginalnych styków.

Dzięki temu można sprawdzać nie tylko połączenie elektryczne czy szczelność izolacji, ale również prawidłową pozycję styku za pomocą igieł talerzykowych lub niezawodność mocowania styku za pomocą pinów o wysokiej sile wypychania. Podstawowe rodzaje igieł do testowania wiązek kablowych:

→ Sondy / igły testowe kontaktowe do badania obecności i pozycji (Contact probes for presence and position test)
→ Sondy/ igły testowe krokowe (Step probes)
→ Sondy/ igły testowe przełączające (Switch probes)
→ Sondy/ igły testowe gwintowane (Threaded probes)
→ Sondy/ igły testowe anty skrętne (Twist proof probes)
→ Sondy/ igły testowe push-back (Push back probes)
→ Sondy/ igły testowe wysokoprądowe (High current probes)
→ Sondy/ igły testowe Kelvina do pomiarów 4-przewodowych (Kelvin probes for 4-wire measurements)
→ Sondy/ igły testowe  częstotliwości radiowej (Radio frequency probes)

Chętnie pomożemy Ci w doborze odpowiedniego styku lub zaprojektujemy dla Ciebie cały moduł testowy.

Płynna regulacja skoku przełączania dla sond push-back

Zastosowanie sond push-back w połączeniu z sondami gwintowanymi na drugim poziomie umożliwia płynną regulację punktu przełączania (zamknięcia obwodu elektrycznego) poprzez regulację wysokości drugiego poziomu. Aby zagwarantować zmniejszoną głębokość modułu, zalecamy użycie sondy o krótkim skoku F722 wraz z sondami push-back VF4, VF3 lub VF100.

Sondy push-back ze stałym skokiem przełączania

Ponieważ sondy push-back są zwykle projektowane z ciągłym tłoczkiem, funkcję przełączania można realizować na różne sposoby.
Jedną z opcji jest użycie przełączanej oprawki.
W tym rozwiązaniu ciągły tłoczek sondy zamyka obwód przełączający po wykonaniu określonego ruchu. W razie potrzeby przełączane oprawki są również dostępne w wersji hermetycznej („AT” = airtight). Alternatywnie można zastosować sondy push-back ze zintegrowanym przełączaniem
(V03 i V04). Sondy te nie wymagają osobnej oprawki.
Nie są one jednak anty skrętne.

Sondy push-back o tej samej wysokości tłoczka

Gwintowane sondy push-back VF3, VF4 i VF100 mają identyczne wysokości wysięgu, dzięki czemu można je łączyć bez dodatkowych procedur regulacji wysokości.

Projektowanie modułów próżnioszczelnych

FEINMETALL oferuje szeroką gamę sond i oprawek do projektowania modułów próżnioszczelnych.
Wersję hermetyczną można rozpoznać po końcówce „AT” w kodzie zamówienia.
Przy sondach kontaktowych i gniazdach nie są potrzebne żadne dodatkowe kosztowne procedury dokręcania.
Dopuszczalny wskaźnik nieszczelności dla wykonania hermetycznej wersji klasy I wynosi maksymalnie 0,7 cm³/min.

Test obecności bocznej złączy

Test bocznej obecności złączy ogólnie stanowi problem dla konwencjonalnych sond kontaktowych ze względu na ruch boczny testowanego urządzenia.

Dzięki serii F888 FEINMETALL oferuje doskonałe i innowacyjne rozwiązanie dla tego zastosowania, oferujące wiele korzyści.
→ Kulka toczna jako element stykowy toleruje siły boczne, co prowadzi do znacznie większej trwałości w porównaniu z sondami stykowymi z nieruchomym tłoczkiem o podobnym kształcie
→ Wersja hermetyczna do modułów próżnioszczelnych
→ Dostępny przełącznik z izolacją galwaniczną
→ Bardzo krótka długość dla małej głębokości montażu
→ Zmienna regulacja wysokości sondy w połączeniu z odpowiednią oprawką
→ Regulacja punktu przełączania bez okablowania za pomocą specjalnego narzędzia FWZ888SA

Test pozycji styków z izolowanymi końcówkami sondy

Do testu położenia z izolacją firma FEINMETALL oferuje szeroki wybór typów izolowanych końcówek do sondy przełączającej serii F886.
Szczególnie wersja z końcówką typu 17T (izolowana metalowa nasadka) jest wyjątkowo wytrzymała i trwała.
Konstrukcja pozwala uniknąć podłączenia elektrycznego również przy maksymalnym skoku.
Posrebrzanie pomaga odróżnić izolowaną końcówkę typu 17T od przewodzących, pozłacanych głowic BeCu.

Sondy przełączające montowane od dołu / tyłu

Sondy przełączające są zwykle montowane i wymieniane od góry.
Jeśli nie jest to możliwe lub pożądane, można zastosować sondę przełączającą F880.
Sonda ta jest przeznaczona do montażu od dołu, a jej punkt przełączania można regulować za pomocą specjalnego narzędzia FWZ888SA przed zamocowaniem okablowania.

Moduły odporne na zwarcie za pomocą bez napięciowych sond przełączających

Moduły i osprzęt odporny na zwarcie można zaprojektować za pomocą sond przełączających F881 i F888 z elektrycznie izolowanym obwodem przełączającym. Jest to istotna kwestia ze względu na fakt, iż dostępne na rynku stoły testowe mogą być wyposażone w moduły różnych producentów. Ze względu na różne koncepcje przełączania i poziomy napięcia w tych różnych modułach, aktywacja przełączania sondy może prowadzić do zwarć z destrukcyjnymi konsekwencjami, gdy stosuje się sondy przełączające bez izolacji elektrycznej. Izolowane sondy przełączające pozwalają uniknąć tego problemu. Ponieważ seria F881 ma takie same wymiary montażowe jak standardowe sondy przełączające F885/F886, przy wymianie nie jest konieczna zmiana konstrukcji modułu. Dla serii F881 dostępne jest specjalne gniazdo kombi (H881KB) do wymiany bez lutowania.

Uwaga dotycząca stosowania bez napięciowych sond przełączających:

Zgodnie z DIN VDE 0100 (część 410) dozwolone jest maksymalnie 25 V AC (rms) lub 60 V DC, co obejmuje wszelkie potencjalne przepięcia

Sonda kontaktowa do wypychania złącza

Aby ułatwić wyjmowanie złącza z modułu testowego po zakończeniu procesu testowego, FEINMETALL oferuje specjalną sondę wypychającą (np. 1860S215).
Jej duża siła sprężyny po prostu wypycha złącze z modułu, gdy blokada jest otwarta.

Różne rozwiązania do testów obecności i pozycji

Poniższe zdjęcia pokazują różne kategorie rozwiązań FEINMETALL z rosnącą dokładnością.
Proste rozwiązania, takie jak użycie standardowych sond przełączających lub sond krokowych, pozwalają tylko na stwierdzenie OK lub NIE OK.
Dzięki sondzie z przełącznikiem off-on-off z dwoma punktami przełączania wynik jest bardziej precyzyjny.
Dzięki systemowi czujników położenia można zmierzyć i udokumentować dokładną pozycję testowanego urządzenia.

Od lewej:
Sonda 1 - za krótka
Sonda 2 - ok
Sonda 3 - za długa, błąd nie wykryty
Od lewej:
Sonda 1 – za krótka
Sonda 2 – ok
Sonda 3 – za długa
Od lewej:
Sonda 1 – za krótka
Sonda 2 – ok
Sonda 3 – za długa
Standardowe sondy przełączające
Sondy przełączające z jednym punktem przełączania otwierają lub zamykają obwód przełącznika po określonym skoku przełącznika.
Sondy Off-On-Off
Sondy przełączające z funkcją off-on-off mają dwa punkty przełączania.
Po określonym skoku obwód wyłącznika jest zamykany, a po dalszym skoku (np. 1,0 mm) obwód wyłącznika jest ponownie otwierany.
System czujnika położenia
System czujników położenia posiada element czujnikowy ze zintegrowanym potencjometrem, który umożliwia dokładny pomiar drogi.
NO – „normally open“ = closer
NC – „normally closed“ = opener
Off-On-Off – 2 switch points Travel measurement

Przegląd rozwiązań:

LED probe/
Position
sensor
system
Switch
Probes
Step
Probes
Threaded
Probes
Twist
Proof
Probes
Push
Back
Probes
Kelvin
Probes
Probes
for
E-Mobility
Probes for
Connector test -
continuity test
Probes
for RF -
Connectors
LP732
1860S206
F715SP
F175
F751
V03
F810
HC08
(Sockets)
F822
(Fakra)
HF66
(Fakra)
PS175
(PS075)
1860S215
(Push-out Probe)
F720SP
F176
F752
V04
F822
HC09
(Pins)
F835
(HFM® /
MATE-AX ®)
HF77
(HFM® /
MATE-AX ®)
PS732
(PS100)
F375-NO
F730SP
F720
F754
VF100
F832
HC10
(Pins)
F819
(HSD)
HF77
(H-MTD ®)
PS756
(PS100)
F385-NO
F731SP
F722
F755
VF3
F835
HC11
(Sockets)
Test connectors
HF819
(HSD)
PS733
(PS157)
F419-NO
F732SP
F723
F756
VF4
F762C
(for Contacting
Flat Blade
Connectors)
HF860
(Fakra)
F485
(Off-On-Off)
F756SP
F727
F760
VF4
with
elastic
round head
F486
(Off-On-Off)
F733SP
F730
F487
(Off-On-Off)
F731
F863-NO
F732
F873-NC
F733
F875-NO
F734
F876-NO
F737
F878-NO
F88890M2104G150
F879-NO
F880-NO
F881-NO
F883-NC
F884-NO
F885-NO
F886-NO
F887-NO
F88890S0003U100S05
F88890S0003U100S08-NO
F88890S1102U100S07-NO
F88890S1103U200S05
F88890S1101U200S05-NO
