Igły testowe do FCT/ICT
Igły testowe FCT/ICT (czasem również nazywane „pinami pogo”) firmy Feinmetall przeznaczone są do wykonywania testów funkcjonalnych lub do testowania poszczególnych elementów, głównie w fiksturach (adapterach) igłowych. Test polega na wciśnięciu igieł i stworzeniu kontaktu między igłą a testowanym produktem. Igły testowe oferowane są w wielu standaryzowanych wersjach, od rozstawu 30 mil.
Kategoria | Igły testowe |
---|---|
Dostawca | Feinmetall |
Wybierz właściwy rodzaj igły
Doskonały kontakt zależy od wielu czynników. Podstawą sukcesu jest dobór właściwego kształtu główki i siły nacisku sprężyny. Chętnie pomożemy Ci w doborze odpowiedniego typu igły lub znajdziemy zamienniki igieł innych producentów, takich jak Ingun czy PTR.
Seria progresywna
Trudne warunki, zły kontakt lub zanieczyszczenie powierzchni – to czynniki, które stwarzają podstawowe problemy w zakresie testowania. Jednak również tutaj mamy dla Ciebie rozwiązanie w postaci igieł testowych z serii progresywnej. Igły progresywne zapewnią kontakt nawet w bardzo trudnych warunkach (warstwa topnika, tlenków). Połączenie ostrej główki, silniejszej sprężyny i specjalnej powłoki wykończeniowej w dodatku daje gwarancję mniejszego zużycia – zarówno mechanicznego, jak i chemicznego. Wszystkie powyższe parametry igieł testowych z serii progresywnej przyczynią się do lepszej jakości całego procesu testowania.

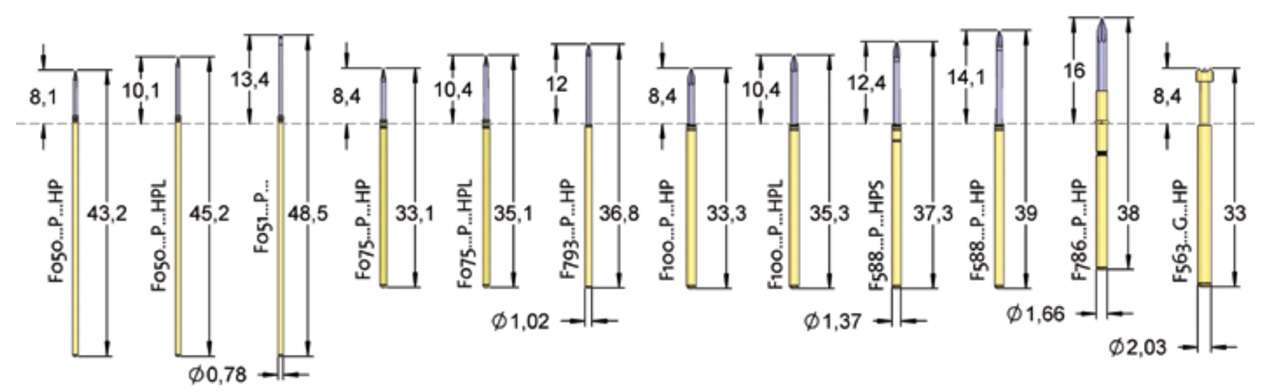

Najważniejsze igły testowe w skrócie:
Seria | Kod towaru | Opis |
F050 | F05021S050P200HP | for ICT, Standard |
F05033S050P200HP | for ICT, Standard | |
F05033S050P200HPL | for ICT, Standard | |
F05043S050P130HP | for ICT, Standard | |
F05043S050P200HP | for ICT, Standard | |
F05062S050P200HP | for ICT, Standard | |
F051 | F05143S050P150 | for FCT, Standard (only progressive coating) |
F075 | F07521S064P200HP | for ICT, Standard |
F07521S064P200HPL | for ICT, Long version | |
F07521S064P250HP | for ICT, Standard | |
F07521S064P250HPL | for ICT, Long version | |
F07532S064P250HP | for ICT, Standard | |
F07532S064P250HPL | for ICT, Long version | |
F07533S064L200HPL | for ICT, Long version (only high preload) | |
F07533S064P200HP | for ICT, Standard | |
F07533S064P200HPL | for ICT, Long version | |
F07533S064P250HP | for ICT, Standard | |
F07533S064P250HPL | for ICT, Long version | |
F07543S064P200HP | for ICT, Standard | |
F07543S064P200HPL | for ICT, Long version | |
F07543S064P250HP | for ICT, Standard | |
F07543S064P250HPL | for ICT, Long version | |
F07562S064P200HP | for ICT, Standard | |
F07562S064P200HPL | for ICT, Long version | |
F07562S064P250HP | for ICT, Standard | |
F07562S064P250HPL | for ICT, Long version | |
F793 | F79333S064P250HP | for ICT, Standard |
F100 | F10006B200P100HP | for ICT, Standard |
F10010S060P150HPRP | for ICT, Wobbling plunger | |
F10012S105P300HPRPL | for ICT, Long version, wobbling | |
F10014S150L200HPL | for ICT, Long version (only high preload) | |
F10014S150L300HP | for ICT, Standard | |
F10014S150P130HP | for ICT, Standard | |
F10014S150P300HP | for ICT, Standard | |
F10021S090P200HP | for ICT, Standard | |
F10021S090P200HPL | for ICT, Long version | |
F10021S090P300HP | for ICT, Standard | |
F10021S090P300HPL | for ICT, Long version | |
F10032S090P300HP | for ICT, Standard | |
F10032S090P300HPL | for ICT, Long version | |
F10033S090L200HP | for ICT, Standard | |
F10033S090P130HPL | for ICT, Long version | |
F10033S090P150HP | for ICT, Standard | |
F10033S090P200HP | for ICT, Standard | |
F10033S090P200HPL | for ICT, Long version | |
F10033S090P300HP | for ICT, Standard | |
F10033S090P300HPL | for ICT, Long version | |
F10037S050P300HP | for ICT, Standard | |
F10043S090P130HP | for ICT, Standard | |
F10043S090P200HP | for ICT, Standard | |
F10043S090P200HPL | for ICT, Long version | |
F10043S090P300HP | for ICT, Standard | |
F10043S090P300HPL | for ICT, Long version | |
F10062S090P150HP | for ICT, Standard | |
F10062S090P200HP | for ICT, Standard | |
F10062S090P200HPL | for ICT, Long version | |
F10062S090P300HP | for ICT, Standard | |
F10062S090P300HPL | for ICT, Long version | |
F588 | F58833S090P300HP | for FCT, Long version |
F58833S090P300HPS | for FCT, Long version | |
F772 | F77233S130P300HP | for ICT, Standard |
F786 | F78610S063P300HP | for FCT, Standard |
F78633S130P300HP | for FCT, Standard | |
F78633S130P500HP | for FCT, Standard | |
F563 | F56306B250G180HP | for ICT, Standard (only high preload) |
O skuteczności działania igieł z serii progresywnej świadczą referencje dwóch naszych Klientów – np. firma Honeywell w dwóch projektach potwierdziła poprawę procesu testowania – wzrost wartości FPY odpowiednio z 85,06% do 93,14% oraz z 89,07% do 94,76%. Podobną skuteczność igieł z serii progresywnej podczas procesu testowania zanotowano również w firmie Continental w miejscowości Brandys nad Labem (Czechy), gdzie wartość FPY wzrosła z ok. 95% do 98-99%.”
Sprawdź PRODUCT FINDER
Złącza testowe
Złącza DurableTest do testowania obwodów i funkcji
Potrzeba kontaktowania się ze standardowymi złączami i interfejsami USB lub RJ rośnie w dziedzinie testów obwodów i testów funkcjonalnych PCB, ponieważ standaryzacja tych interfejsów ma ogromne zalety.
W porównaniu ze zwykłą wtyczką USB lub RJ45, konkretny styk testowy ma tę zaletę, że nie blokuje się w gnieździe, ale tworzy styk o niskim zużyciu i długiej żywotności ponad 100 000 cykli testowych. Dodatkowo można uniknąć niepożądanego naprężenia lub uszkodzenia sprężyn stykowych w badanym przedmiocie. Połączenie między stykiem testowym a przyrządem testowym lub modułem jest realizowane w bardzo prosty sposób, bez lutowania, za pomocą standardowej wtyczki odpowiedniego interfejsu (plug and play). W celach konserwacyjnych wymiana styku testowego jest więc bardzo prosta.
„Do testowania standardowych złącz, takich jak HDMI 1.4, HDMI 2.0, USB 2.0 A, USB 3.0 A, USB 3.1 C, Micro-USB, Mini-USB, F-Type, RCA (Chinch), RJ09, RJ11, RJ45, RJ50 można użyć specjalnych złącz testowych Feinmetall. Można je łatwo i skutecznie montować w uchwytach testowych lub modułach. Stykanie testowanego urządzenia może być realizowane albo poprzez przesunięcie pionowe lub uchwyt testowy, albo przez zintegrowanie styków testowych w pneumatycznie sterowanej jednostce stykowej.
Dzięki tym nowym kontaktom testowym FEINMETALL rozszerza portfolio sond kontaktowych do inżynierii testowej i oferuje swoim klientom jeszcze bardziej kompleksowe rozwiązania kontaktowe. Dalsze kontakty testowe są już planowane i będą dostępne wkrótce.
DUT | Kod towaru | Opis | Ilość
pinów |
max. Prędkosć transmisji danych |
Uchwyt | Uwagi | |
Micro-USB | 2112145 | TC-P 195 005 USB 2.0 B micro | 5 | 480 Mbit/s | TC-H 195 | USBmicro | – |
Mini-USB | 2112757 | TC-P 261 005 USB 2.0 B mini | 5 | 480 Mbit/s | TC-H 261 | USBmini | – |
Mini-USB | TC-P 198 005 USB 2.0 B mini | 5 | 480 Mbit/s | TC-H 198 | USBmini | ||
USB 2.0 | 2112143 | TC-P 198 004 USB 2.0 A | 4 | 480 Mbit/s | TC-H 198 | USB2A | – |
USB 3.0 | 2112159 | TC-P 198 009 USB 3.0 A | 9 | 4 Gbit/s | TC-H 198 | USB3A | – |
RJ-9 | 2112151 | TC-P 201 004 RJ 09 | 4 | 1 Gbit/s | TC-H 201 | RJ09 | – |
RJ-11 | 2112152 | TC-P 201 006 RJ 11 | 6 | 1 Gbit/s | TC-H 201 | RJ11 | – |
RJ-45 | 2112142 | TC-P 201 008 RJ 45 | 8 | 1 Gbit/s | TC-H 201 | RJ45 | – |
RJ-45 F | 2112217 | TC-P 201 008 RJ 45 f | 8 | 1 Gbit/s | TC-H 201 | RJ45F | with flexible connector |
RJ-50 | 2112153 | TC-P 201 010 RJ 50 | 10 | 1 Gbit/s | TC-H 201 | RJ50 | – |
RCA | 2112150 | TC-P 200 002 RCA | coaxial | 500 kHz | TC-H 200 | RCA | – |
QF (Quick Fix) | 2112149 | TC-P 196 001 F QF | coaxial | 300 kHz – 3 GHz | TC-H 196 | TC-P_196 | for F-Series |
HDMI 1.4 | 2112148 | TC-P 197 019 HDMI 1.4 | 19 | 8,16 Gbit/s | TC-H 197 | HDMI14 | – |
HDMI 2.0 | 2112218 | TC-P 226 019 HDMI 2.0 | 19 | 14,4 Gbit/s | TC-H 226 | HDMI2 | – |
MATEnet | 1039397 | TC77 MATEnet-M 01 LA S | 4 | ![]() |
for continuity testing | ||
H-MTD-Male | 1054474 | TC77 H-MTD-M 01 DR S | 4 | for continuity testing | |||
H-MTD-Female | 1054475 | TC77 H-MTD-F 01 DR S | 4 | for continuity testing |
