Złącza testowe DurableTest
Złącza DurableTest do testowania obwodów i funkcji
Potrzeba kontaktowania się ze standardowymi złączami i interfejsami USB lub RJ rośnie w dziedzinie testów obwodów i testów funkcjonalnych PCB, ponieważ standaryzacja tych interfejsów ma ogromne zalety.
W porównaniu ze zwykłą wtyczką USB lub RJ45, konkretny styk testowy ma tę zaletę, że nie blokuje się w gnieździe, ale tworzy styk o niskim zużyciu i długiej żywotności ponad 100 000 cykli testowych. Dodatkowo można uniknąć niepożądanego naprężenia lub uszkodzenia sprężyn stykowych w badanym przedmiocie. Połączenie między stykiem testowym a przyrządem testowym lub modułem jest realizowane w bardzo prosty sposób, bez lutowania, za pomocą standardowej wtyczki odpowiedniego interfejsu (plug and play). W celach konserwacyjnych wymiana styku testowego jest więc bardzo prosta.
| Dostawca | Feinmetall |
|---|

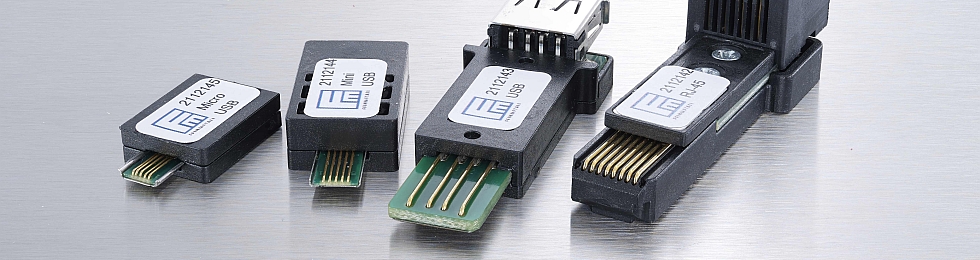

„Do testowania standardowych złącz, takich jak HDMI 1.4, HDMI 2.0, USB 2.0 A, USB 3.0 A, USB 3.1 C, Micro-USB, Mini-USB, F-Type, RCA (Chinch), RJ09, RJ11, RJ45, RJ50 można użyć specjalnych złącz testowych Feinmetall. Można je łatwo i skutecznie montować w uchwytach testowych lub modułach. Stykanie testowanego urządzenia może być realizowane albo poprzez przesunięcie pionowe lub uchwyt testowy, albo przez zintegrowanie styków testowych w pneumatycznie sterowanej jednostce stykowej.
Dzięki tym nowym kontaktom testowym FEINMETALL rozszerza portfolio sond kontaktowych do inżynierii testowej i oferuje swoim klientom jeszcze bardziej kompleksowe rozwiązania kontaktowe. Dalsze kontakty testowe są już planowane i będą dostępne wkrótce.
| DUT | Kod towaru | Opis | Ilość
pinów |
max. Prędkosć transmisji danych |
Uchwyt | Uwagi | |
| Micro-USB | 2112145 | TC-P 195 005 USB 2.0 B micro | 5 | 480 Mbit/s | TC-H 195 | USBmicro | – |
| Mini-USB | 2112757 | TC-P 261 005 USB 2.0 B mini | 5 | 480 Mbit/s | TC-H 261 | USBmini | – |
| Mini-USB | TC-P 198 005 USB 2.0 B mini | 5 | 480 Mbit/s | TC-H 198 | USBmini | ||
| USB 2.0 | 2112143 | TC-P 198 004 USB 2.0 A | 4 | 480 Mbit/s | TC-H 198 | USB2A | – |
| USB 3.0 | 2112159 | TC-P 198 009 USB 3.0 A | 9 | 4 Gbit/s | TC-H 198 | USB3A | – |
| RJ-9 | 2112151 | TC-P 201 004 RJ 09 | 4 | 1 Gbit/s | TC-H 201 | RJ09 | – |
| RJ-11 | 2112152 | TC-P 201 006 RJ 11 | 6 | 1 Gbit/s | TC-H 201 | RJ11 | – |
| RJ-45 | 2112142 | TC-P 201 008 RJ 45 | 8 | 1 Gbit/s | TC-H 201 | RJ45 | – |
| RJ-45 F | 2112217 | TC-P 201 008 RJ 45 f | 8 | 1 Gbit/s | TC-H 201 | RJ45F | with flexible connector |
| RJ-50 | 2112153 | TC-P 201 010 RJ 50 | 10 | 1 Gbit/s | TC-H 201 | RJ50 | – |
| RCA | 2112150 | TC-P 200 002 RCA | coaxial | 500 kHz | TC-H 200 | RCA | – |
| QF (Quick Fix) | 2112149 | TC-P 196 001 F QF | coaxial | 300 kHz – 3 GHz | TC-H 196 | TC-P_196 | for F-Series |
| HDMI 1.4 | 2112148 | TC-P 197 019 HDMI 1.4 | 19 | 8,16 Gbit/s | TC-H 197 | HDMI14 | – |
| HDMI 2.0 | 2112218 | TC-P 226 019 HDMI 2.0 | 19 | 14,4 Gbit/s | TC-H 226 | HDMI2 | – |
| MATEnet | 1039397 | TC77 MATEnet-M 01 LA S | 4 |  |
for continuity testing | ||
| H-MTD-Male | 1054474 | TC77 H-MTD-M 01 DR S | 4 | for continuity testing | |||
| H-MTD-Female | 1054475 | TC77 H-MTD-F 01 DR S | 4 | for continuity testing | |||
