Igły testowe dla eMOBILITY

Gwałtowny rozwój mobilności elektrycznej (tzw. e-mobility) przynosi ze sobą wysokie wymagania w zakresie testowania nowych produktów. Również asortyment producenta sprężynujących igieł testowych, firmy Feinmetall, dotrzymuje kroku najnowszym trendom, oferując sondy testowe, przeznaczone specjalnie dla tej branży.



Kategoria Igły testowe
Dostawca Feinmetall

Nasza firma oferuje cały szereg rozwiązań dla testowania produktów związanych z mobilnością elektryczną, takich jak stacje ładowania, nowe rodzaje złącz standardowych lub różnego rodzaju akumulatory.
Potrafimy zapewnić kontakt z wszystkim o kolorze pomarańczowym. Oczywiście, możemy wykonać także kompletne urządzenie testowe.

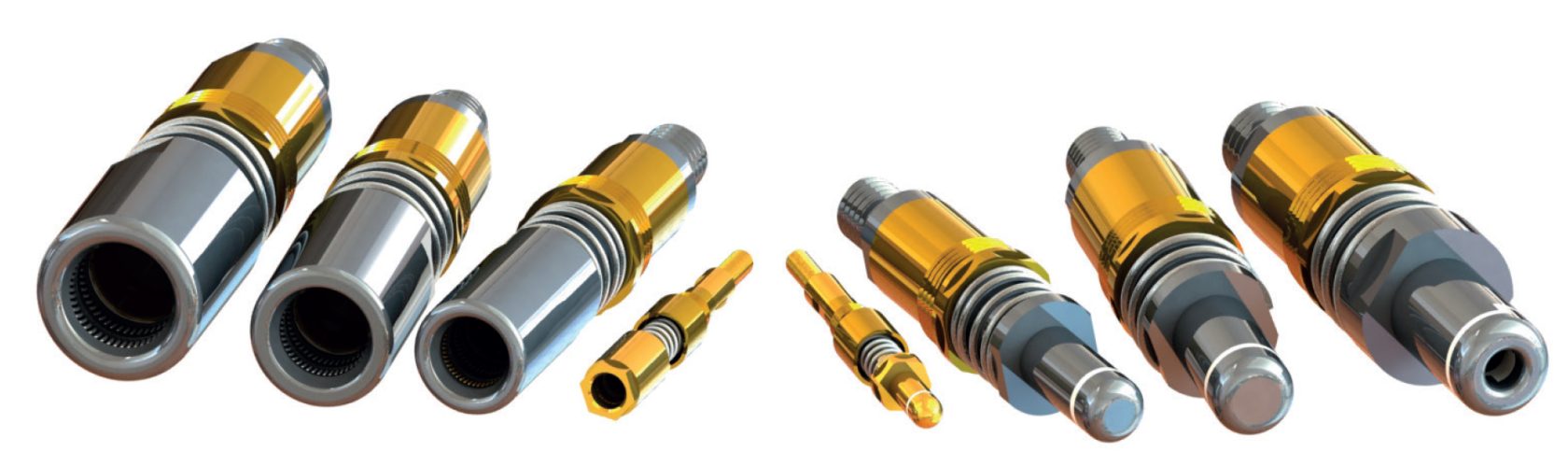

Sondy / igły testowe wysokoprądowe do kontaktu z okrągłymi pinami we wtyczce.



Trzy warianty styku z okrągłymi pinami wtyczek — właściwe rozwiązanie dla każdego wymagania testowego

  1. Dzięki skośnym sprężynom śrubowym w główce tłoka można uzyskać bezpieczny i stały kontakt elektryczny z owalną powierzchnią na okrągłym pinie (High current probe).
  2. Dodatkowo żeby mieć możliwość sprawdzenia przewodności prądu, możemy dokonać pomiaru napięcia poprzez dodatkowy punkt styku (dodatkowa sprężyna) (High current probe with sense contact).
  3. Poprzez test zwarcia pomiędzy punktem pomiaru napięcia a spodem pina jest sprawdzana obecność nasadki ochronnej. (High current probe with sense contact, Finger protection check).

Okrągłe piny wtyczki lub okrągłe gniazda są wbudowane we wszystkie nowe wtyczki ładowania dla mobilności elektrycznej na całym świecie. Dlatego też oferujemy gotowe rozwiązania dla popularnych średnic (Ø4,0 / Ø6,0 / 8,0 / Ø10,0 mm). Inne rozmiary dostępne na zamówienie.

Region
Prąd
AC AC DC – AC DC – AC AC AC DC – AC DC – AC DC DC
Wersja
Męski Żeński Męski Żeński Męski Żeński Męski Żeński Męski Żeński
Typ
Typ 2 Typ 2 Typ 2 CCS
Combo 2
Typ 2 CCS
Combo 3
Typ 1 Typ 1 Typ 1
Combo 1
Typ 1
Combo 1
GB/T GB/T
Kontakt Konektor Igła testowa Prąd
[A]
Opis Kod towaru
Pin Ø 4.0 mm e.g. Hirschmann HPS 40-2
60 High current probe HC09A52B100G08040
60 High current probe with sense contact HC09B52B100G08040
60 High current probe with sense contact, Finger protection check HC09G52B100G07040
Socket Ø 4.0 mm e.g. Hirschmann HPS40-2
100 High current probe with sense contact HC08B11M100G09040
Pin Ø 6.0 mm e.g. Amphenol HVSL-6000
100 High current probe HC10A52B240G12060
100 High current probe with sense contact HC10B52B240G12060
100 High current probe with sense contact, Finger protection check HC10G52B240G11060
Socket Ø 6.0 mm e.g. Amphenol HVSL-6000
100 High current probe with sense contact HC11B11M240S13060
Pin Ø 8.0 mm e.g. Amphenol HVSL-8000
200 High current probe HC10A52B280S20080
200 High current probe with sense contact HC10B52B280S20080
200 High current probe with sense contact, Finger protection check HC10G52B280S19080
Socket Ø 8.0 mm e.g. Amphenol HVSL-8000
200 High current probe with sense contact HC11B11M280S18080
Pin Ø 8.0 mm e.g. CCS Typ 2
200 High current probe HC10A52B280S26080
200 High current probe with sense contact HC10B52B280S26080
200 High current probe with sense contact, Finger protection check HC10G52B280S25080
Socket Ø 8.0 mm e.g. CCS Typ 2
200 High current probe with sense contact HC11B11M280S18080
Pin Ø 10.0 mm e.g. Amphenol HVSL-10000
250 High current probe HC10A52B350S19100
250 High current probe with sense contact HC10B52B350S19100
250 High current probe with sense contact, Finger protection check HC10G52B350S18100
Socket Ø 10.0 mm e.g. Amphenol HVSL-10000
250 High current probe with sense contact HC11B11M350S18100

Karta charakterystyki FM eMOBILITY





Ręczny (manualny) uchwyt (fikstura) do testowania baterii

FXB-CY-01.



Cell Fixture do do testowania okrągłych ogniw bateryjnych.
FXB-CY-01 Z RÓŻNYMI WYMIENNYMI WKŁADAMI.
Adapter ręczny do ogniw cylindrycznych typu 18650, 21700 i 26650 o następujących właściwościach:
• Konstrukcja modułowa ==> Jeden adapter podstawowy można łączyć z różnymi nośnikami sond kontaktowych
• Wymienne wkładki (nośnik sondy kontaktowej)
• Zmienna regulacja średnicy i długości komórki
• Kontakt igły z baterią za pomocą dźwigni ręcznej
• Odporność na temperaturę do co najmniej 70°C
• Wymiary: 280x50x65mm
• Kilka pojedynczych adapterów można łączyć w szeregu ze sobą za pomocą pióra i wpustu.

FXB-CY-01 1-kanałowa modułowa fikstura
CY-01-01 Wymienny wkład FXB-CY-01_HC02_100A
CY-01-02 Wymienny wkład FXB-CY-01_HC02_100A_Sense
CY-01-03 Wymienny wkład FXB-CY-01_HC06_50A
CY-01-04 Wymienny wkład FXB-CY-01_HC06_50A_Sense
CY-01-05 Wymienny wkład FXB-CY-01_HC06_50A_Sense_TS04
CY-01-06 Wymienny wkład FXB-CY-01_HC13B06150G_60A
CY-01-07 Wymienny wkład FXB-CY-01_F732C (1x)_20A
CY-01-08 Wymienny wkład FXB-CY-01_F732C (2x)_20A
FXB-CY-01-01 Fikstura ze zintegrowanym blokiem HC02A21018GK
FXB-CY-01-02 Fikstura ze zintegrowanym blokiem HC02B21020G
FXB-CY-01-03 Fikstura ze zintegrowanym blokiem HC06A29009G
FXB-CY-01-04 Fikstura ze zintegrowanym blokiem HC06B29010G
FXB-CY-01-05 Fikstura ze zintegrowanym blokiem HC06D29011GT
FXB-CY-01-06 Fikstura ze zintegrowanym blokiem HC13B06150G
FXB-CY-01-07 Fikstura ze zintegrowaną igłą testową F73214B250G300C
FXB-CY-01-08 Fikstura ze zintegrowaną igłą testową F73214B250G300C x2

Karta charakterystyki FXB-CY-01_EN
